Anatomi Sistem Pemasangan Surya Atap

Ingin tahu tentang mur-dan-baut (dan klem-dan-berkedip) yang terlibat dalam sistem pemasangan surya di atap?Buku putih terbaru tentang pemasangan sistem atap yang aman dan andal, ditulis bersama oleh Cinnamon Solar, Solar Marketing Group, HatiCon Solar, Quick Mount PV, dan Orion Solar Racking, dimulai dengan primer tentang apa yang sebenarnya melibatkan sistem atap. Pertama, Anda membutuhkan atap, dan kemudian Anda membutuhkan bagian dan bagian ini:

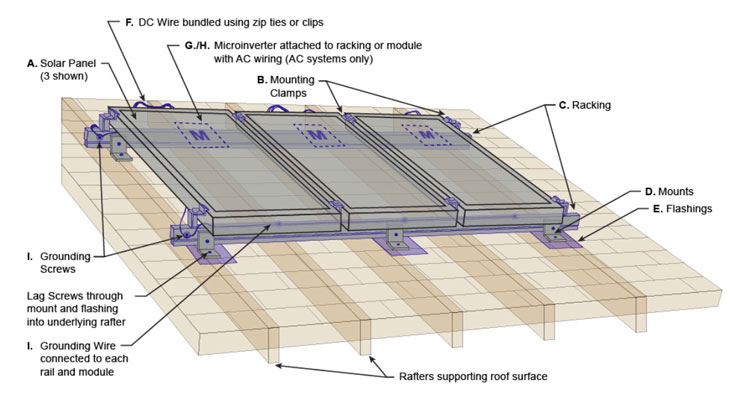

A. Panel suryamengubah sinar matahari menjadi listrik DC. Sel surya dilaminasi di belakang kaca tempered dan sering terbungkus dalam bingkai aluminium. Rangka, bila dipasang dengan benar ke sistem pemasangan, memungkinkan panel menahan beban angin dan salju yang diharapkan.

B. Pemasangan klemumumnya adalah braket aluminium dengan baut baja tahan karat yang menahan panel surya dengan aman terhadap rak yang mendasarinya. Beberapa klem menyediakan jalur pentanahan listrik antara panel dan rak di bawahnya.

C. Rak, yang sering menggunakan struktur rel logam paralel, menyediakan kerangka rata di atap tempat panel surya dipasang. Untuk alasan biaya dan daya tahan, rak sering dibuat dari aluminium ekstrusi.

D. Gunung– juga disebut sebagai L-feet, standoffs atau stanchions – pasang rak ke permukaan atap. Pemasangan bervariasi tergantung pada jenis dan bahan atap, yang bervariasi dari sirap komposisi hingga logam bergelombang. Sebuah array 20-panel (sekitar 5 kW) biasanya akan membutuhkan 25 sampai 40 mount.

E. Berkedipmemberikan segel kedap air antara dudukan dan permukaan atap. Kilatan mengalihkan air yang bocor melalui atau di sekitar dudukan atau pengikat ke lembaran logam tahan lama, mencegah air bocor ke dek atap di bawahnya.

F. Kabel arus searah (DC)(untuk inverter string) menggunakan kabel positif dan negatif dari setiap panel yang terhubung ke kabel pada panel yang berdekatan. Kabel "home run" terhubung dari panel terakhir di string untuk menyelesaikan sirkuit. Semua kabel harus diamankan ke rak atau panel agar tidak menggantung atau bertumpu pada permukaan atap.

G. Kabel arus bolak-balik (AC)(untuk microinverter dan modul AC) menggunakan kabel AC (kabel trunk atau kabel daisy chain) yang menghubungkan setiap microinverter ke microinverter yang berdekatan. Kabel harus diamankan ke rak atau panel agar tidak menggantung atau bertumpu pada permukaan atap.

H. Mikroinverter(hanya untuk sistem AC) pada beberapa sistem atap dipasang ke bagian belakang atau di bawah setiap panel untuk mengubah dari arus DC langsung dari panel ke arus AC rumah tangga.

I. Komponen pembumianmeminimalkan bahaya sengatan listrik. Setiap komponen logam konduktif dalam susunan yang kemungkinan akan diberi energi jika terjadi kesalahan yang tidak disengaja harus diarde dengan aman. Umumnya, aksesori kecil seperti dudukan, lampu kilat, dan klip tidak perlu diarde secara terpisah.
